Savadarbis gipso keltuvas PDF Spausdinti El. paštas
Trečiadienis, 2011 Kovo 09 21:05

Tags: įrankiai | konstravimas

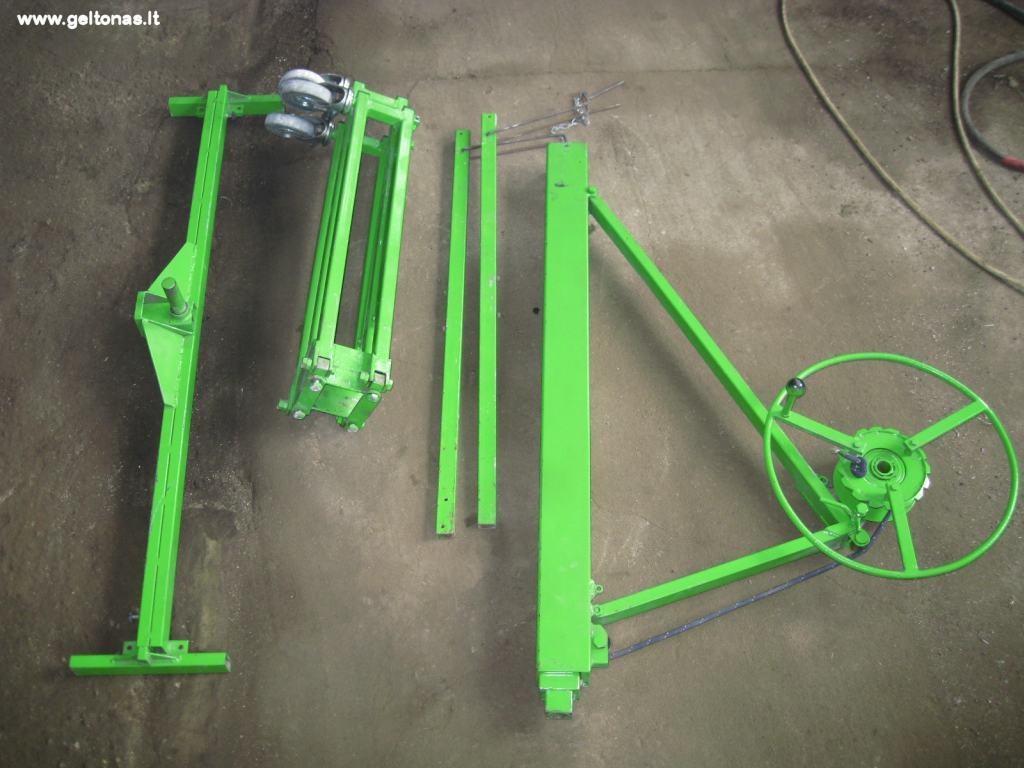

Gipso keltuvasTaigi, kadangi visiem labai idomu kaip pasigaminau gipso keltuvą, tai prisiverčiau aprašyt truputį plačiau brėžinių nepadarysiu niekaip, tiesiog tam laiko daug reikės. Paprasčiau surašyti medžiagas, kai ką parodyt plačiau, ir konstruktoriui to pakaks.

Buvo žmonių iš rusijos ar/ir ukrajinos kurie darėsi pagal šitą, o pats dariausi pagal fotkes rastas guglej. Keltuvo gyvai nebuvau matęs, tai būriau iš akies

Sudėtingiausias dalykas buvo teleskopo mechanizmas, tiksliau virvės vedžiojimo principas kad keltų per du vamzdžius, todėl pirmas modelis turėjo vieną išlendantį vamzdį

Surašysiu mazdžiagų diametrus ir ilgius. Tai pagrindinės medžiagos, smulkmenų, mažų metaliukų, varžtelių, neaprašinėsiu. Vamzdis 1-1,5-2mm.

Šasi:

   Vamzdis 25x25 - 680mm 6vnt. (pagrindiniai)

   Vamzdis 25x25 - 70mm 3vnt. (skersiniai)

   Vamzdis 15x15 - 500mm 2vnt. (traukės)

   Vamzdis 30x30 - 80mm 1vnt. (maunasi ant 25x25 vamzdžio)

   Kamštukai vamzdžių galams: 6vnt 25x25

Nebūtini.. bet jei domina, prekiauja Parandė kamštukas ~25-30cnt

Teleskopas:

   Vamzdis 40x40 - 1100mm 1vnt.

   Vamzdis 60x60 - 1075mm 1vnt.

   Vamzdis 80x80 - 1050mm 1vnt.

   Guoliai: nepamenu kokius dėjau, bet ~40mm skersmens, vidiniai 10mm, o išorinis platesnis - 14mm. Vidus bet koks. Paprasti dengti guoliukai, 3vnt.

   Vamzdis 20x40 - 815mm 1vnt. (apatinė gervės atrama)

   Vamzdis 20x40 - 430mm 1vnt (viršutinė gervės atrama)

Keltuvo viršus:

   Vamzdis 20x30 - 900mm 2vnt. (atskirai prisukami skersiniai su kilpom gipsui laikytis)

   Vamzdis 20x40 - 1200mm 2vnt. (pagrindiniam rėmui)

   Vamzdis 15x30 - 1200mm 2vnt. (vidiniai, kišasi i pagrindinį rėmą)

   Vamzdis 20x40 - 240mm 2vnt (virinasi ant galų gipso atramai)

Papildomai reikės:

   3 ratukai, keliamas vieneto svoris iki 80kg berods pirkau Senukuose, kainavo apie 15lt vnt. Yra variantų su stabdžiuku, patariu tokius ir imt.

   Virvė 10mm storio ~4m

   Guoliai gervei, žemiau foto.

   Apvalaus vamzdžio gervei, būgnui, dariau iš to kas po ranka buvo



Dabar talpinsiu fotkes ir pasakosiu istoriją

Gipso_keltuvas004Gipso_keltuvas005Gipso_keltuvas006

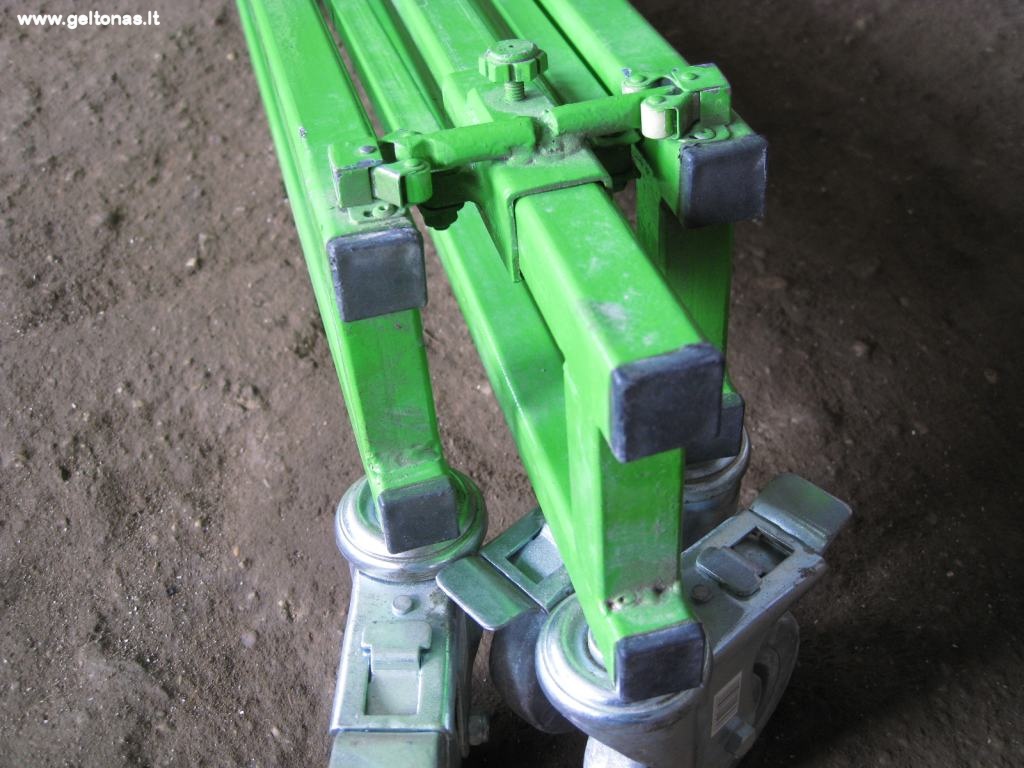

Šasi labai paprastas, tam kad laikytūsi suglaustas, prikniedijau Senukuose pirktus laikikliukus. Nebūtini, bet vis geriau nei nieko

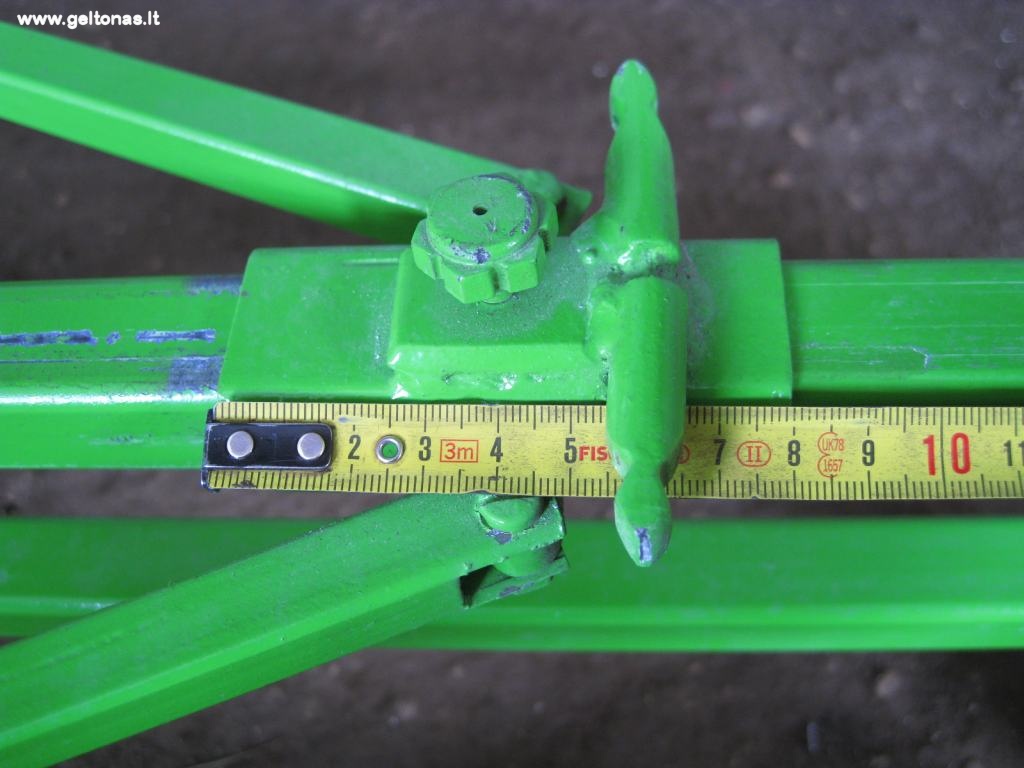

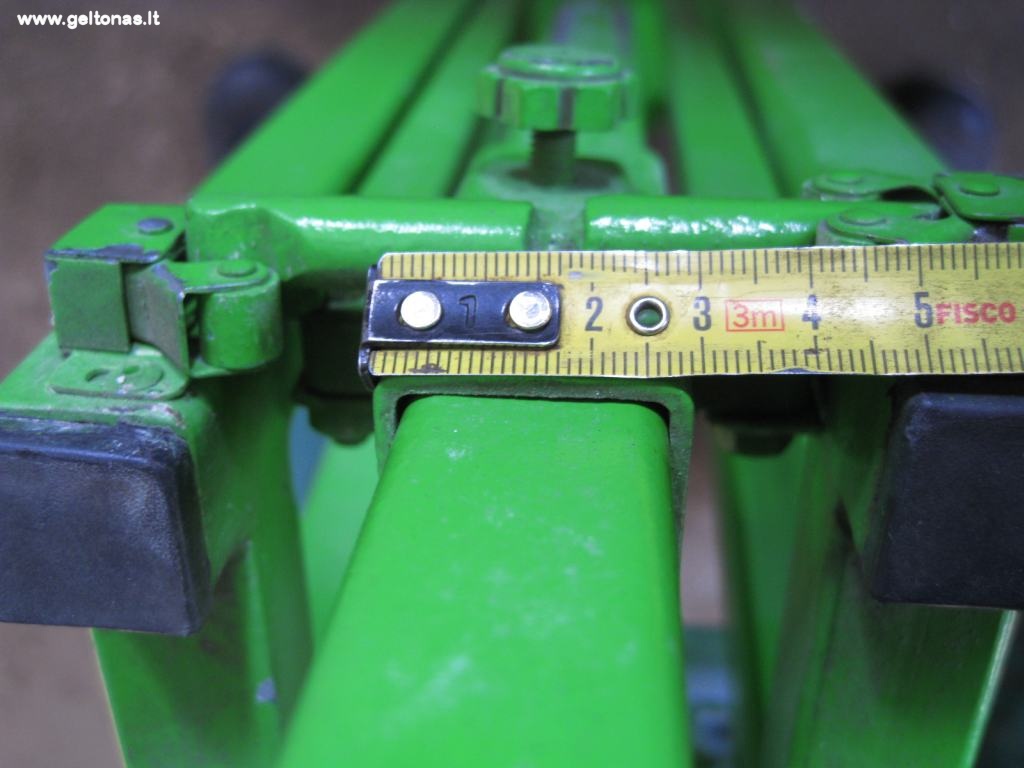

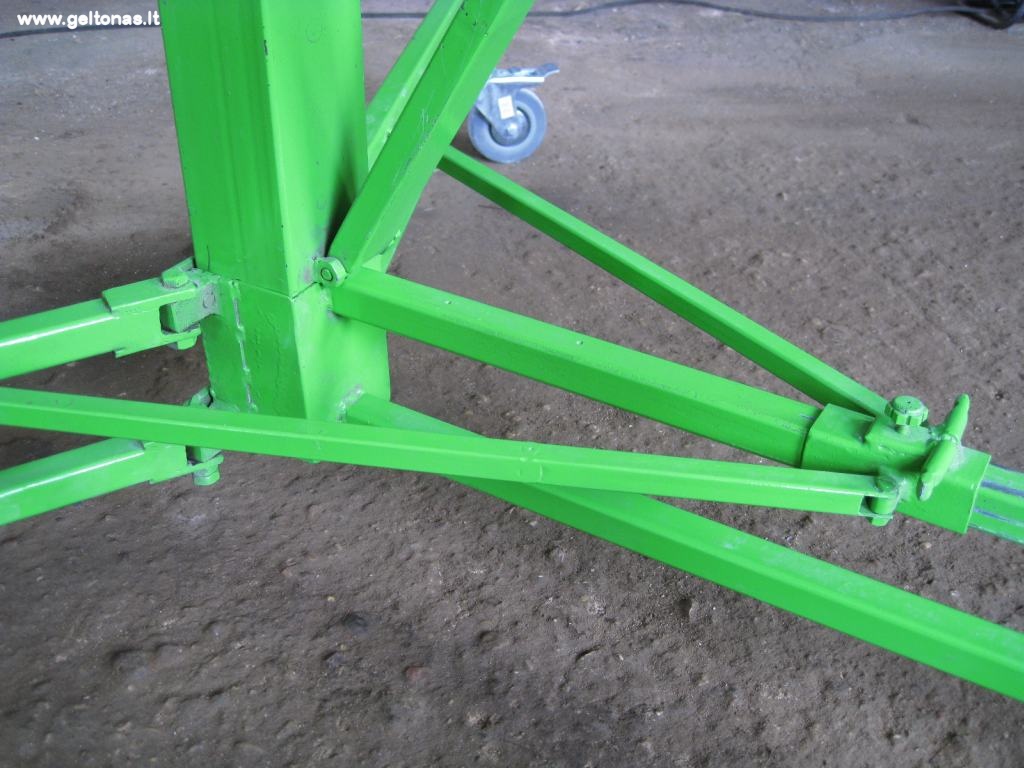

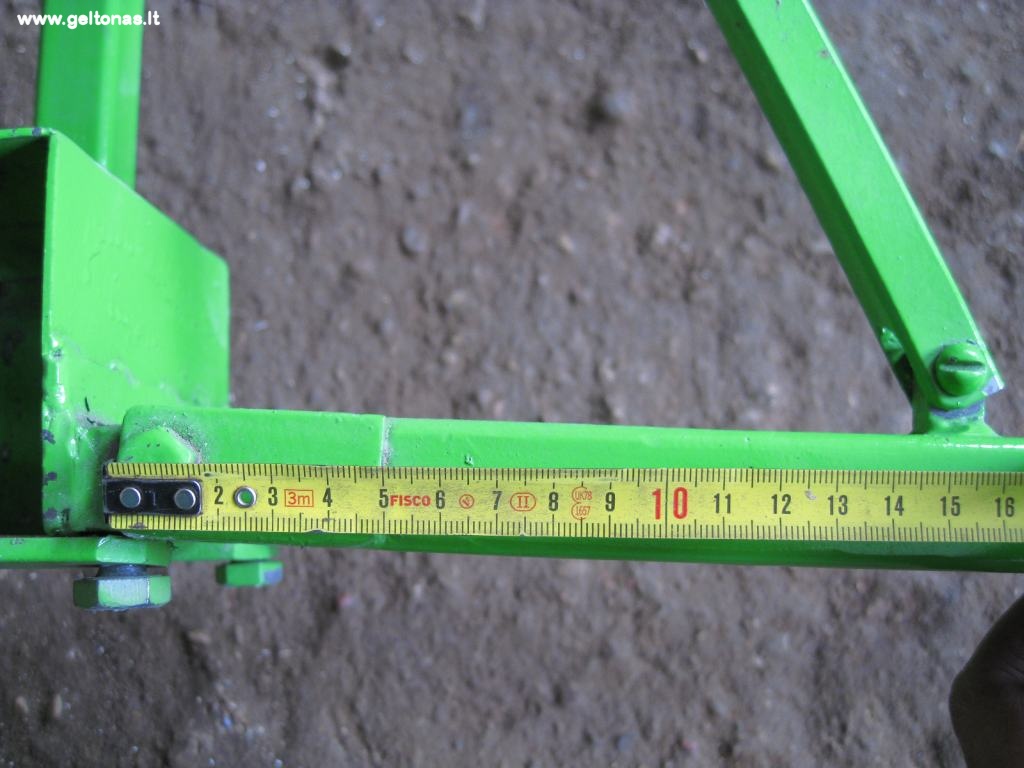

Tam kad galima būtų suskleist ir ištiest, padariau tokį paprastutį mechanizmėlį - traukės pritvirtintos prie 30x30 vamzdžio kuris užmautas ant 25x25.

Gipso_keltuvas007Gipso_keltuvas011Gipso_keltuvas009

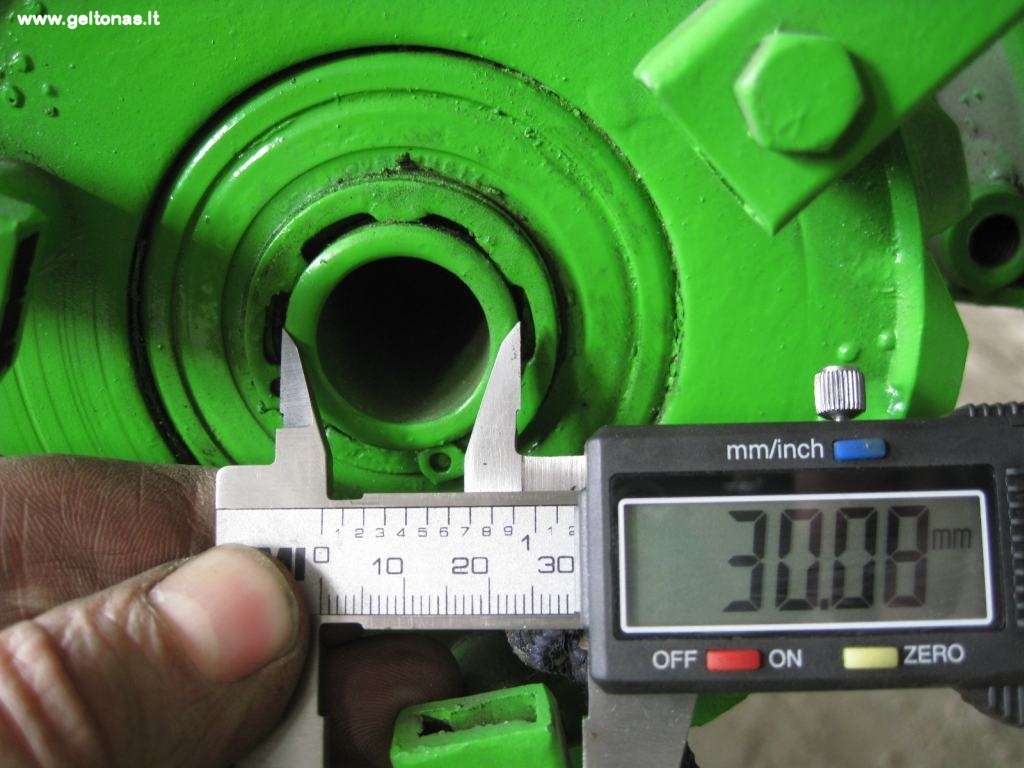

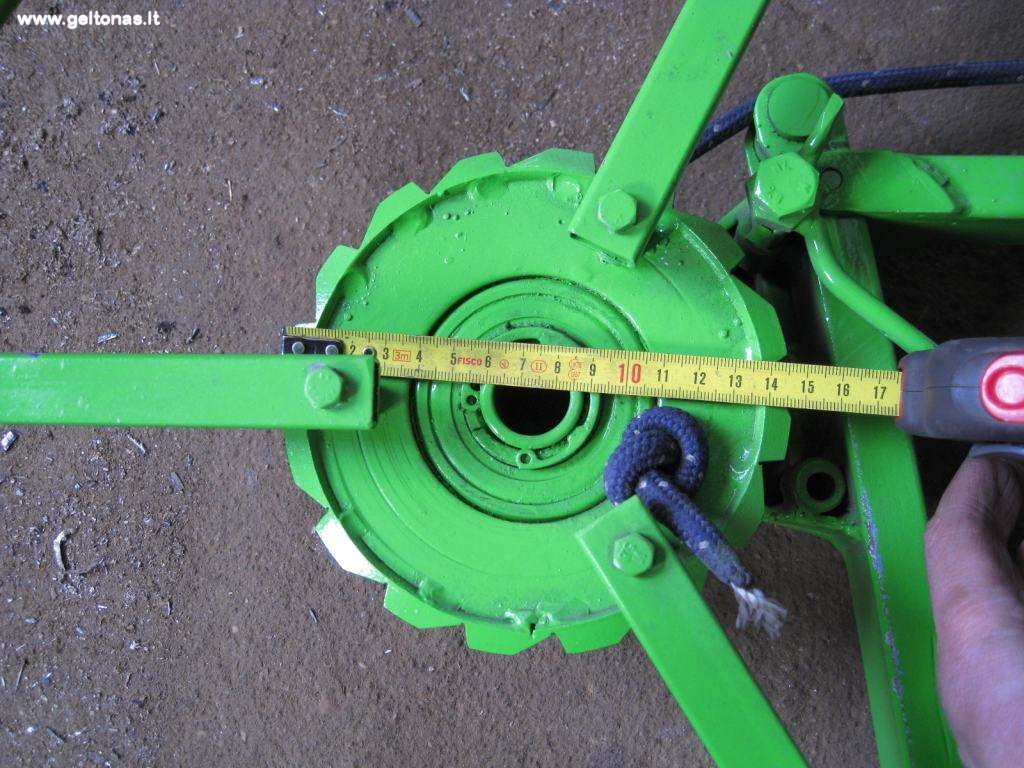

Gervę dariausi iš to kas buvo po ranka. Atsipjoviau vamzdžio, aptekinau galus kad būtų tiesūs ir lygūs ir privirinau iš šonų ~ 1,5-2mm lakštus. Aptekinau. Tada privirinau ~10mm apvalaus metalo aplink pakraštį. Dar nebuvau iki galo sumastęs kaip viskas bus todėl toks ir gavosi.

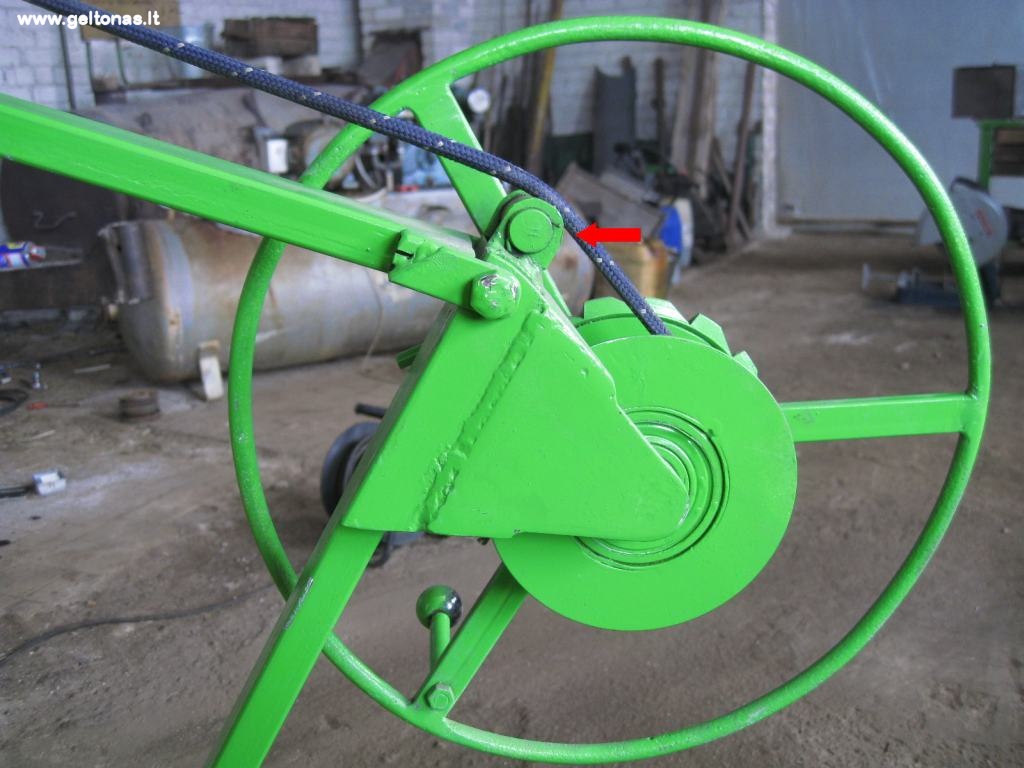

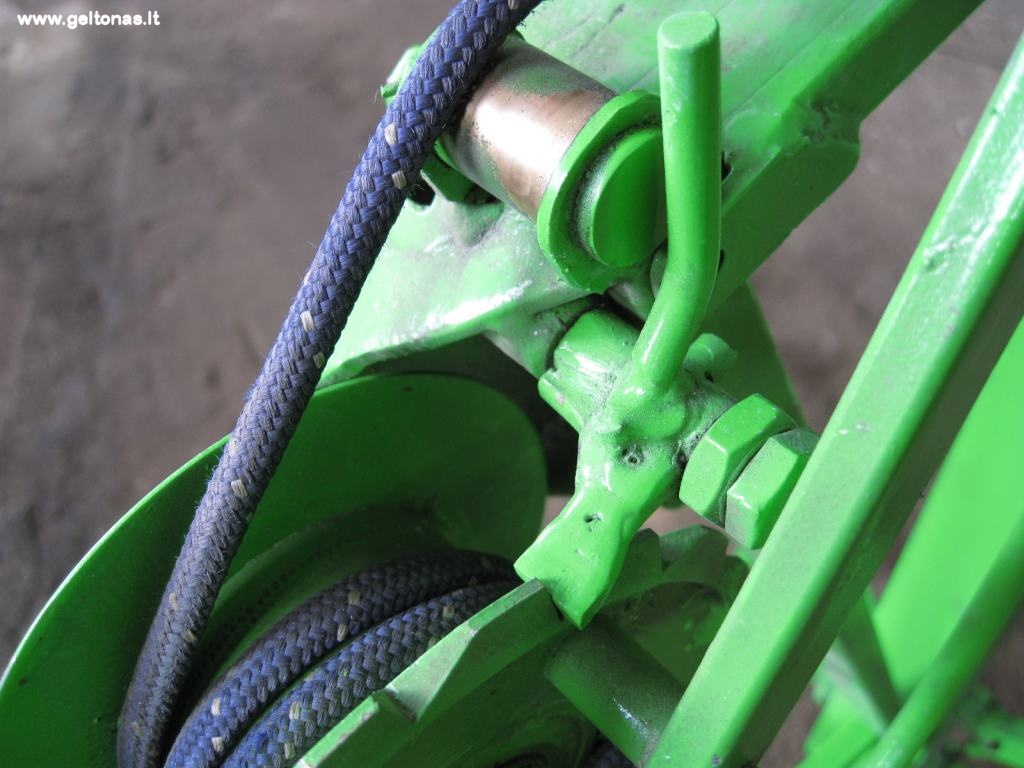

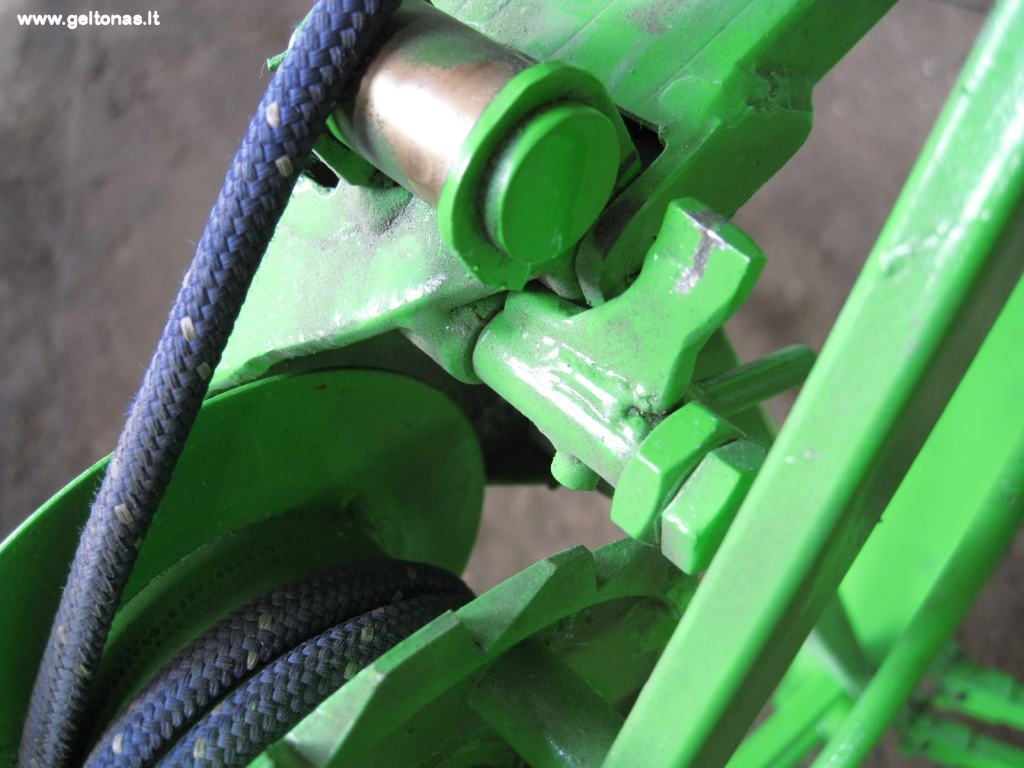

Sugalvojau kad geriausia daryt šuniuką. Padalinau apskritimą į n dalių ir su bulgarke išpjausčiau gavosi laiptukai. Virš jų privirinau šuniuką ir va - stabdžiukas.

Gipso_keltuvas008Gipso_keltuvas016Gipso_keltuvas_stabdz1











Rankenas padaryt jau nebesunku sulenkiau lanku apvalaus metalo, suvirinau ir tavrkelė kreivokas, ale sakykim bedirbdamas sulanksčiau, o seip buvo leeedas

Gipso_keltuvas_stabdz2Gipso_keltuvas010Gipso_keltuvas012

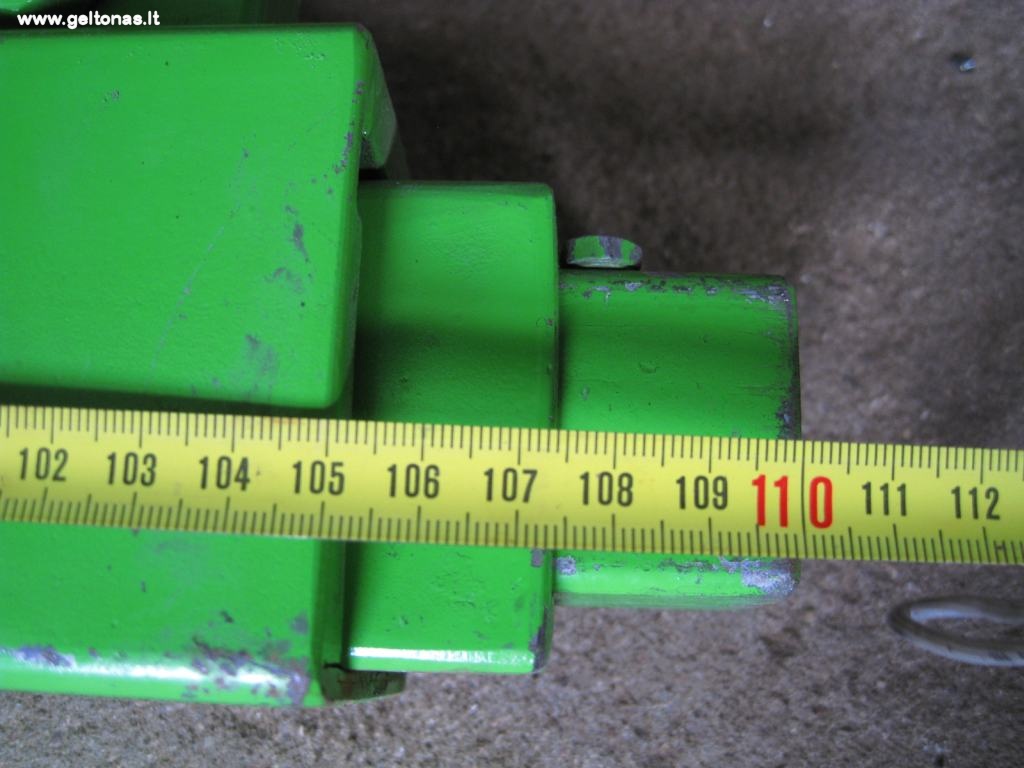

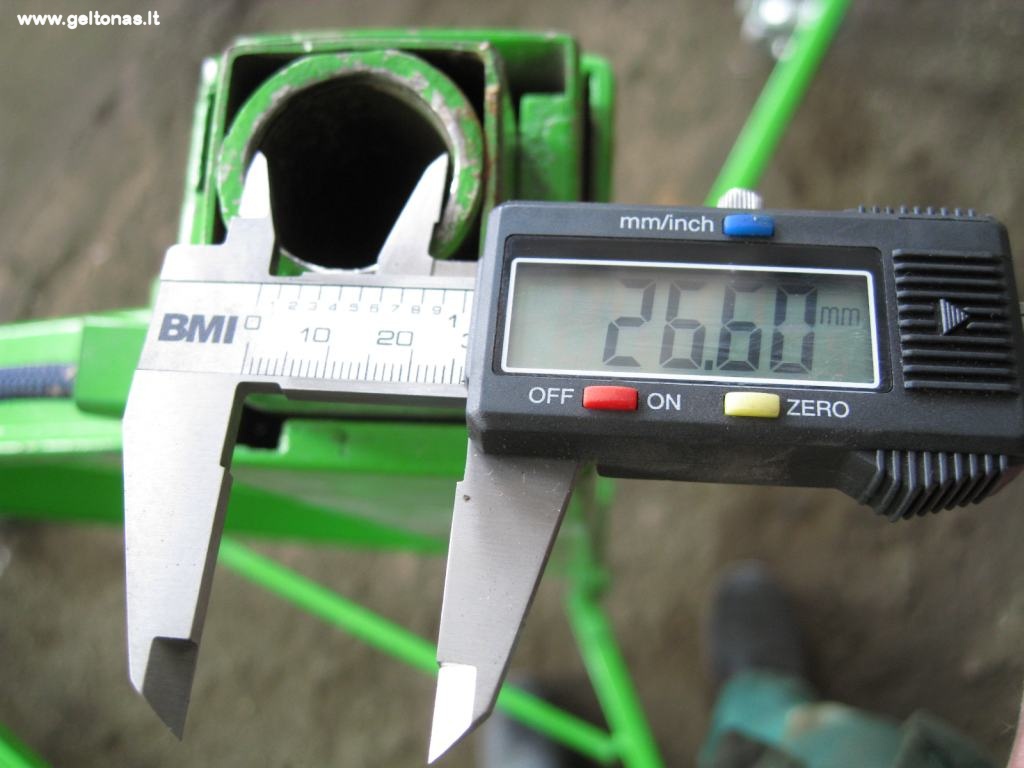

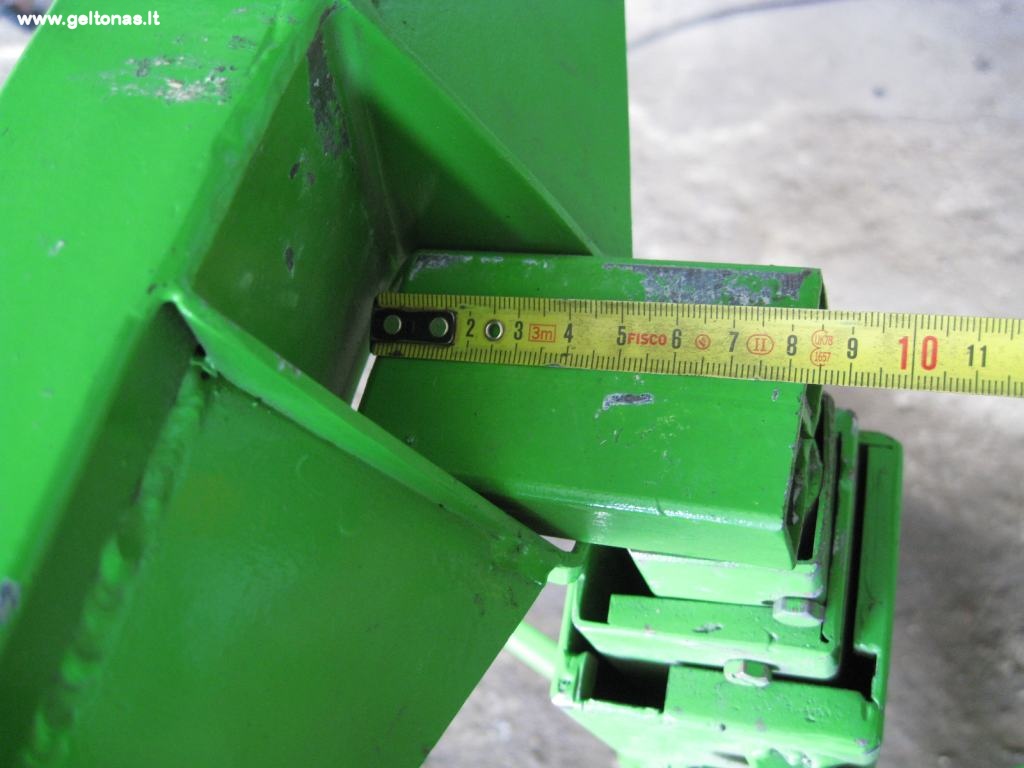

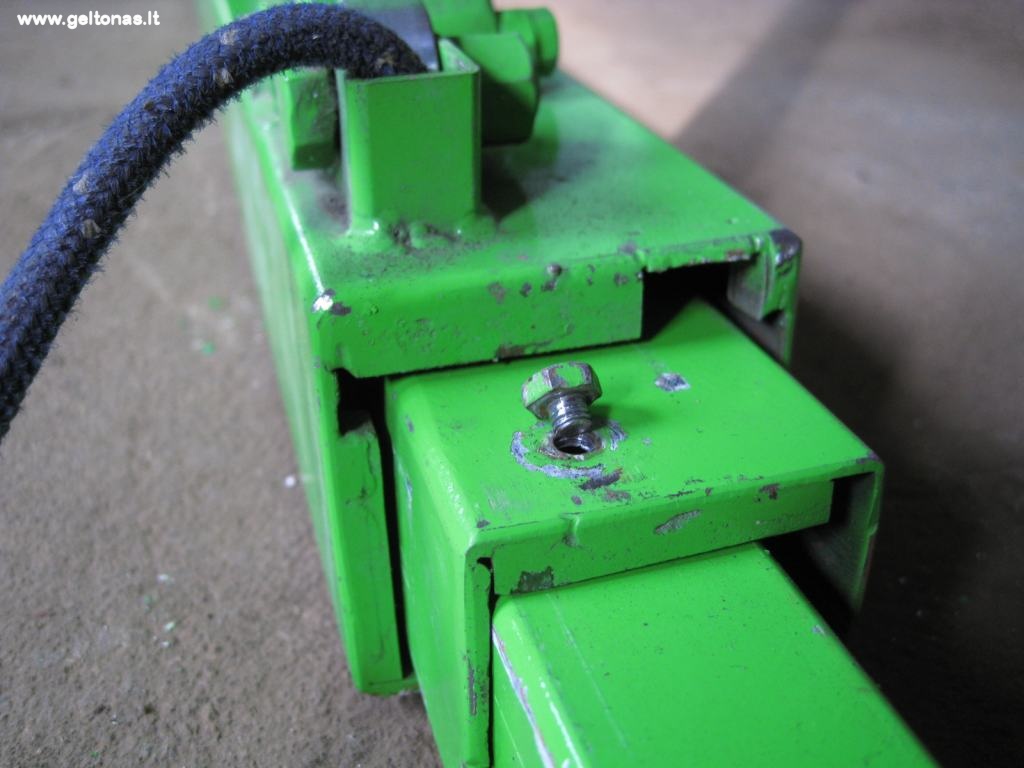

Sumovus visą teleskopą, kad neišsimautų, kiekvieną vamzdį tvirtinu 6mm varžteliu. Turi būti trumpas kad nesiektų kito vamzdžio.

Gipso_keltuvas014Gipso_keltuvas015Gipso_keltuvas018

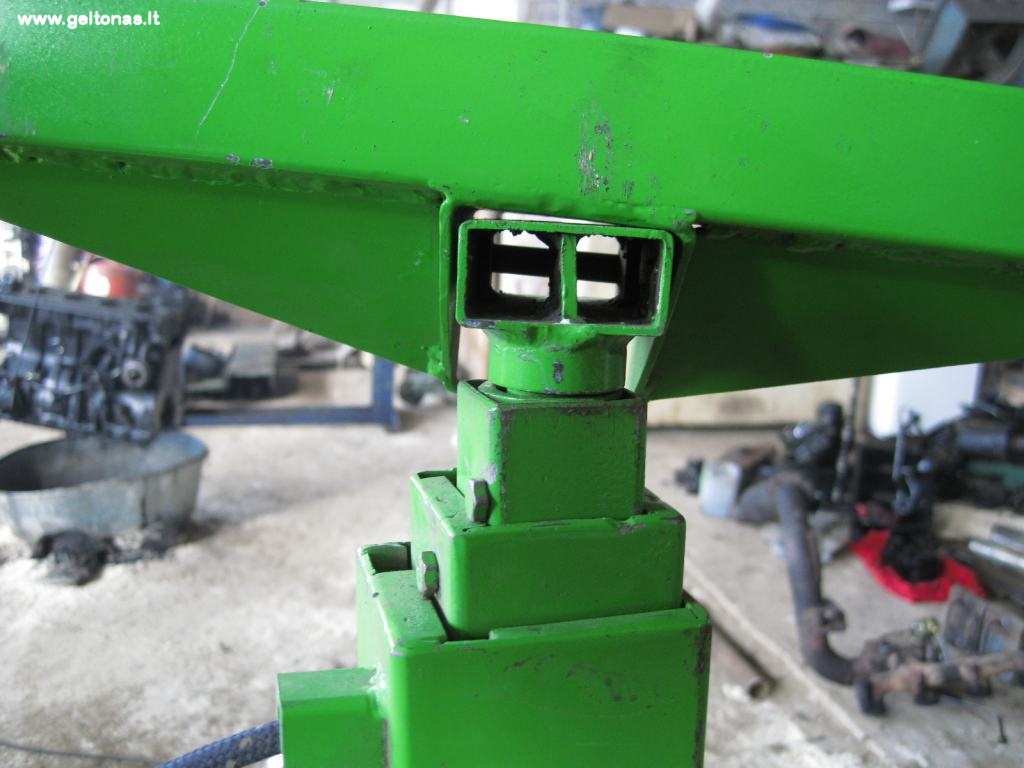

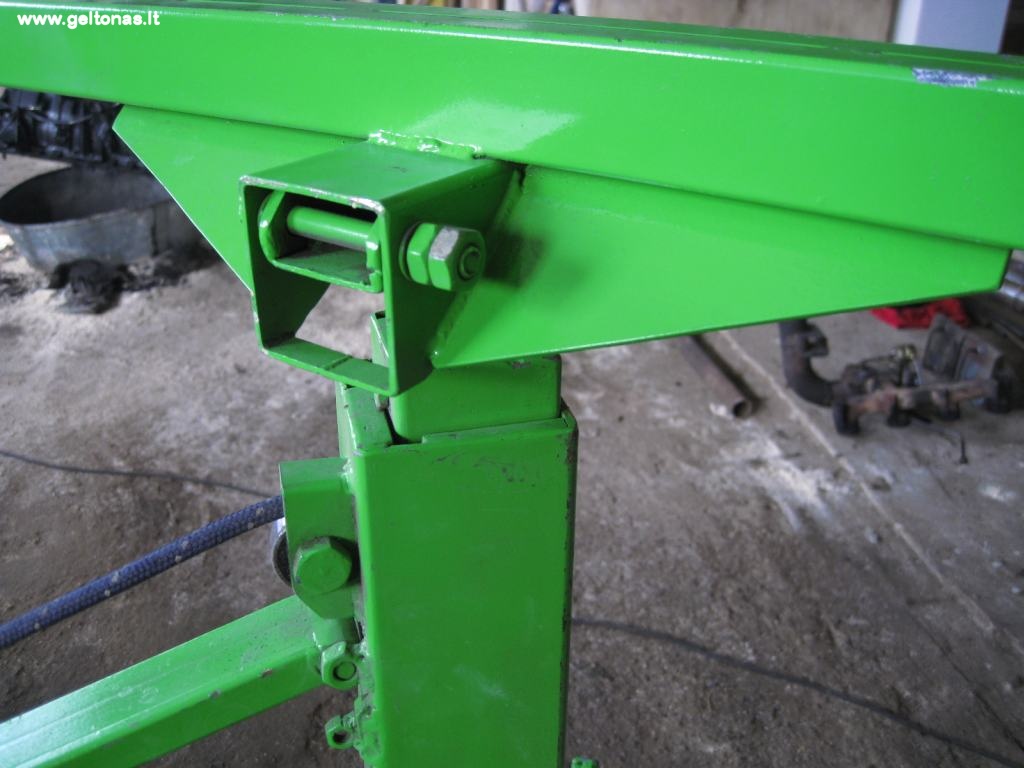

Viršutinė dalis irgi nėra sudėtinga. Tiesiog i siauriausio vamzdžio vidų idėjau apvalaus storėlesnio vamzdžio ir priesgiau svarke.

Toks pastebėjimas: berniukas turi būti plonesnis bent keliais mm. Tai reikalinga tam, kad kompensuotų grindų nelygumus dedant gipsą. Jei padarysit tiksliai be klebėjimo, tiesiog itempiant gipsą prie lubų arba neprisispaus, arba bus laužomas keltuvas.

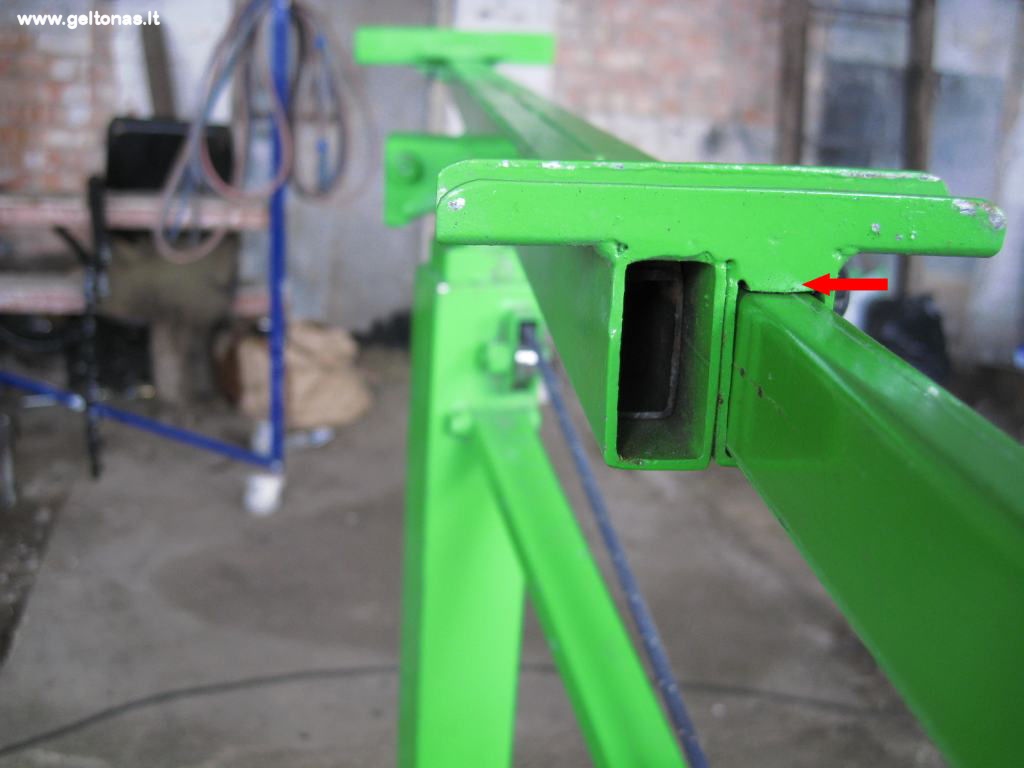

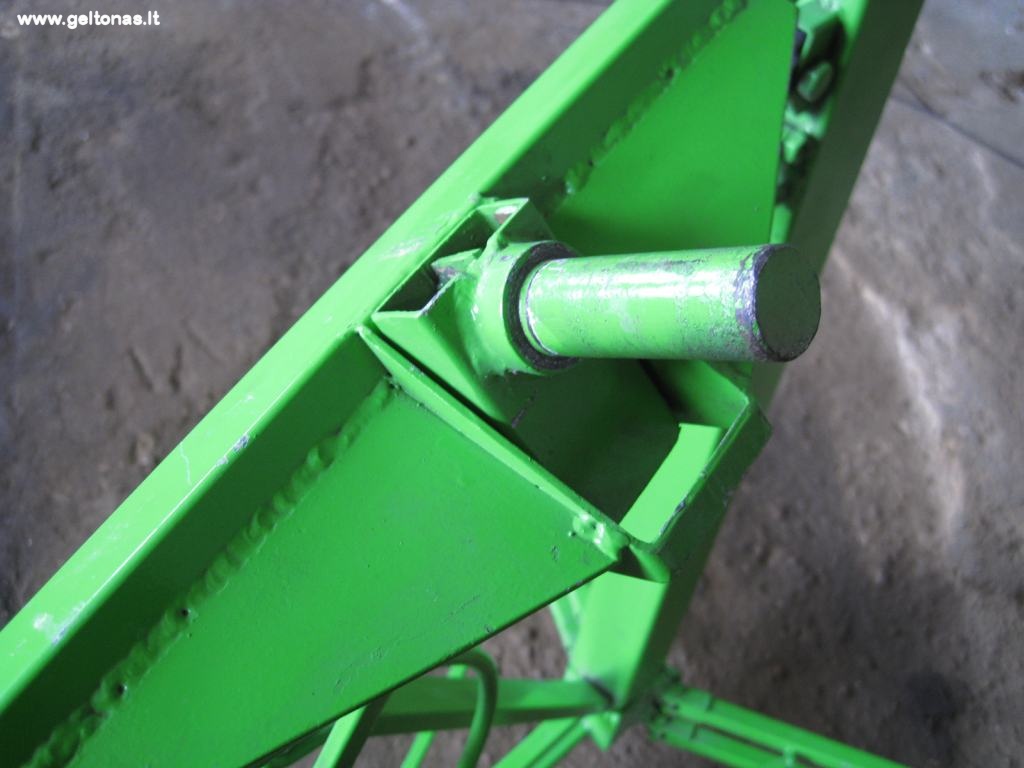

Atvertimo konstrukcija irgi labai paprasta ir išnešta į šoną tam, kad atvertus gipsą jis nenugriūtų tų keliu cm pilnai pakanka. Varžtas 10mm.

Gipso_keltuvas019Gipso_keltuvas020Gipso_keltuvas021

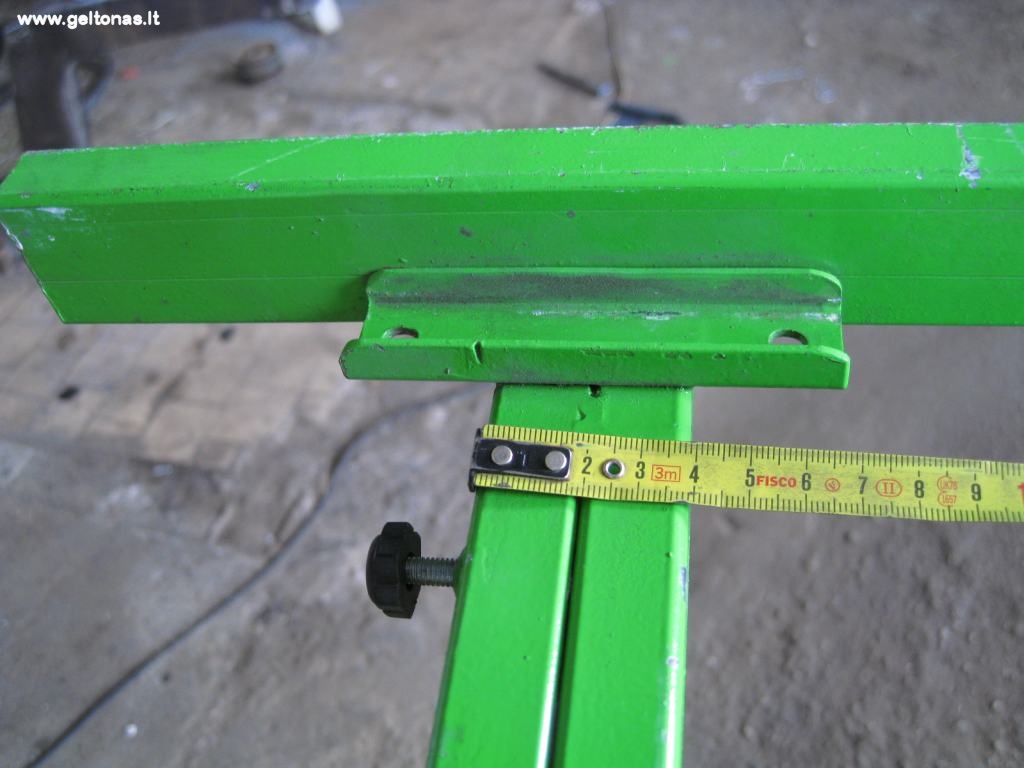

Va ir prisikasėm iki viršaus patį rėmą dariau iš 2 vamzdžių. Suvirinau juos i kruvą, tik reik atsargiau, nes plonesnis vamzdis labai mėtosi nuo karščio

Mhmm.. dėdė kųjis jums padės, jei ką

Gipso_keltuvas023Gipso_keltuvas024Gipso_keltuvas022

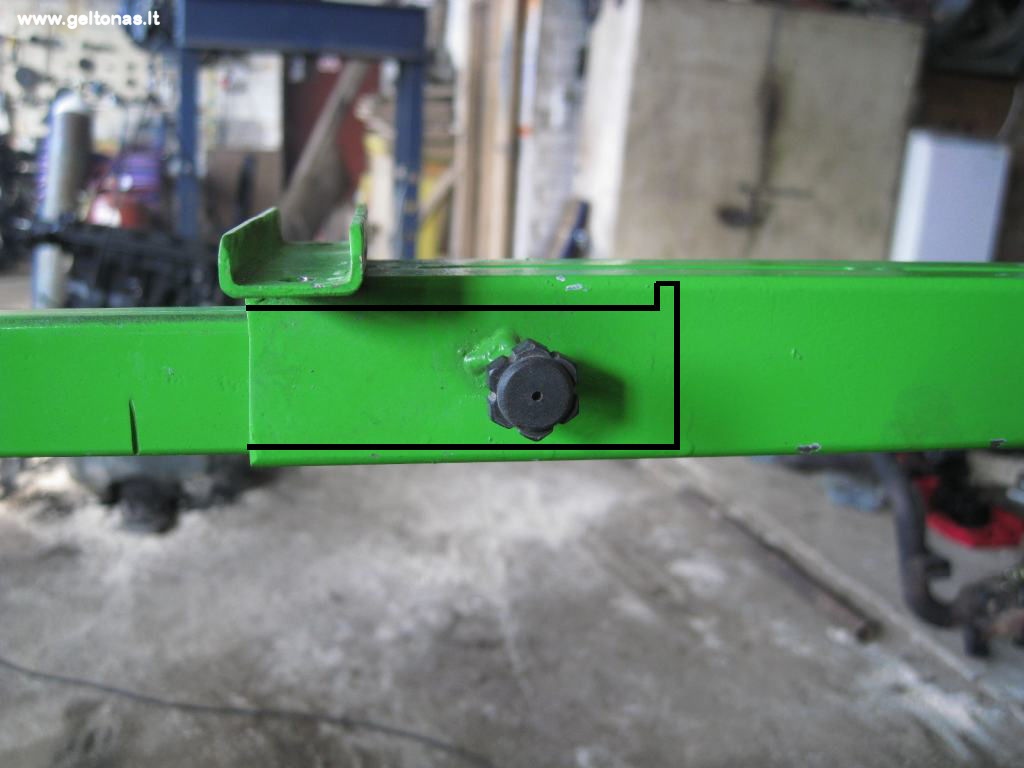

Į tuos du vamzdžius sukišau kitus du, plonesnius. Prieš tai ant ju privirinau metalo gabaliuką kad būtų atrama. Kitaip klebatuos, o tokio tikslaus vamzdžių diametro kad tiktų vienas į kitą aš negavau.

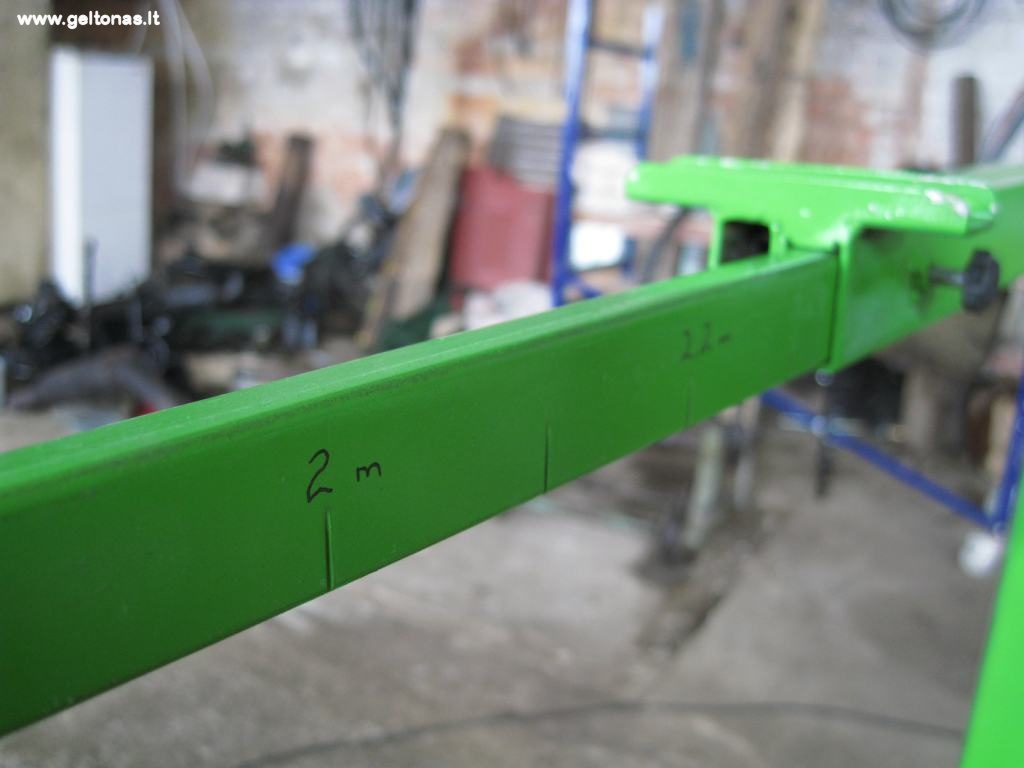

Pasitikrinęs ar lengvai vaikšto, sukišau abu o iš galų užvirinau tokius pat metalo gabaliukus. Gavosi ir kaip atramos ir kaip ribotuvai tiesa dar sužymėjau papildomai gipso ilgius kad ištraukčiau tiek kiek reikia ir abu vienodai žymos yra su užleidimu, t.y. jei gipsas 2,6m, tai keltuvo plotis bus 2,4m. Ne tai kad flomasteriu pakeverzojau skaičiukus, bet dar ir diskeliu ipjoviau

Gipso_keltuvas025Gipso_keltuvas026Gipso_keltuvas027











Dar apie gervės atramas: padariau atjungiamas, bet taip ir palikau prisuktas. Patogiau nešiot, nors griozdas gana sunkus

Gipso_keltuvas028Gipso_keltuvas031Gipso_keltuvas032











Pagrindinė, ir, sąlyginai sudėtingiausia prietaiso dalis, nors viskas labai paprasta

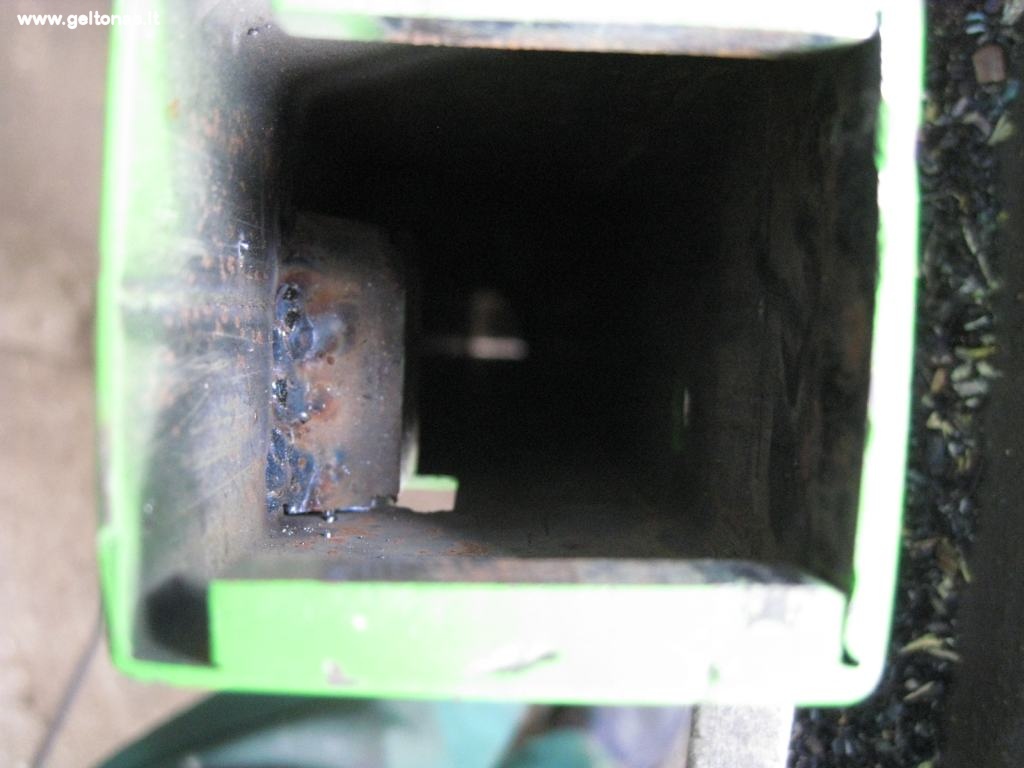

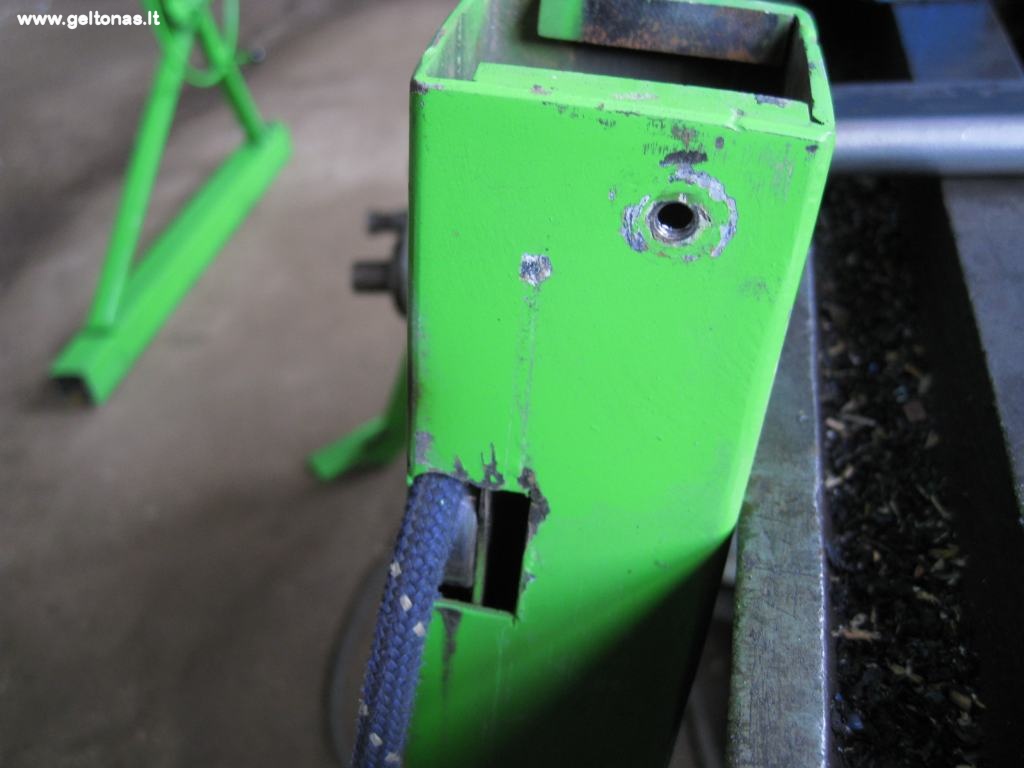

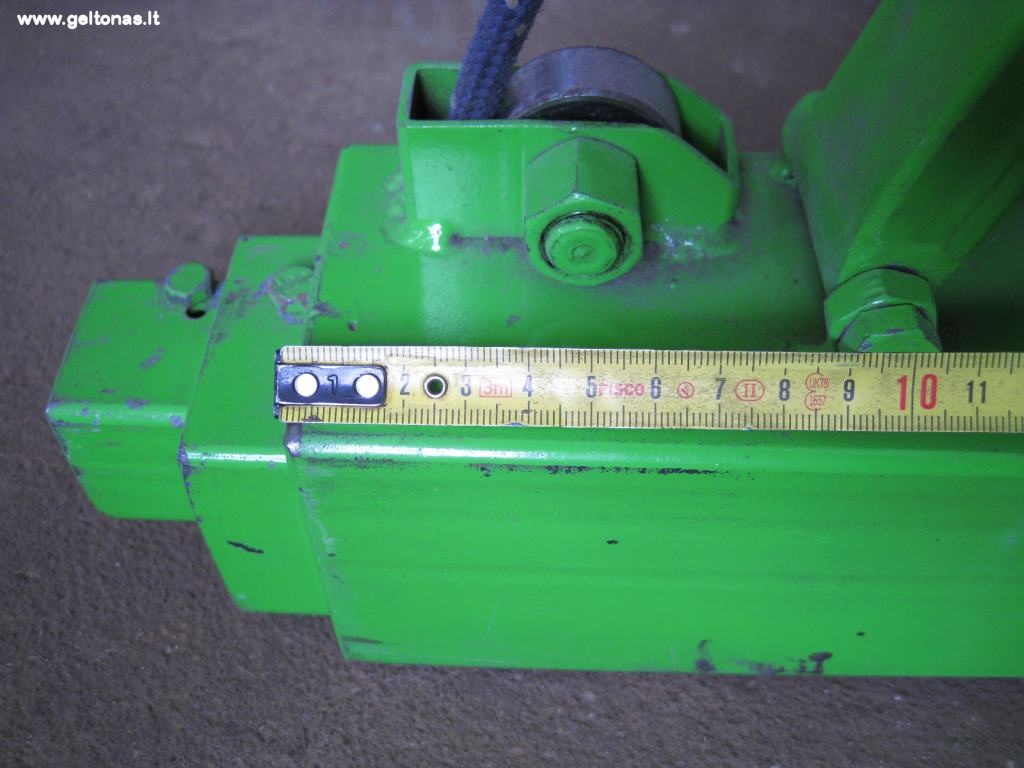

Fotkėj matomas ištrauktas teleskopas atsukus fiksavimo varžtukus. Dešinė nuotrauka yra 2 teleskopas. Guolis jame idėtas iš vidaus. Tiesiog prapjoviau skylę virvei, išgrežiau šone skyles guolio tvirtinimui ir prisukumui. Jis keičiamas, bet tam reikės atlenkt iš apačios 1 foto matoma skardos lakšto gabaliuką. Pirminiam variante jo nebuvo ir guoliuką nuimt buvo gana lengva, bet paskui pastebėjau, kad sunkiau keliant jį verčia žemyn, o tuo pačiu guolio dangtelis ima remtis i kita vamzdį. Gaunasi stabdis. Dėl tos priežasties ir privirinau plokštelę viršuje. Nepatogiau, bet patikimiau Vidurinėj foto (žemiau) matosi skylė (dešinėje). Per ją su šešiakampiu rakteliu prisuku guolį ir plokštelę. Naudoju kietus varžtus kūginėm galvom.

Gipso_keltuvas033Gipso_keltuvas034Gipso_keltuvas035











Dešinėje (viršuje) matosi koks variantas padarytas viduje guolis, tikiuosi, pergyvens mane

Gipso_keltuvas036Gipso_keltuvas037 Gipso_keltuvas01 rankena

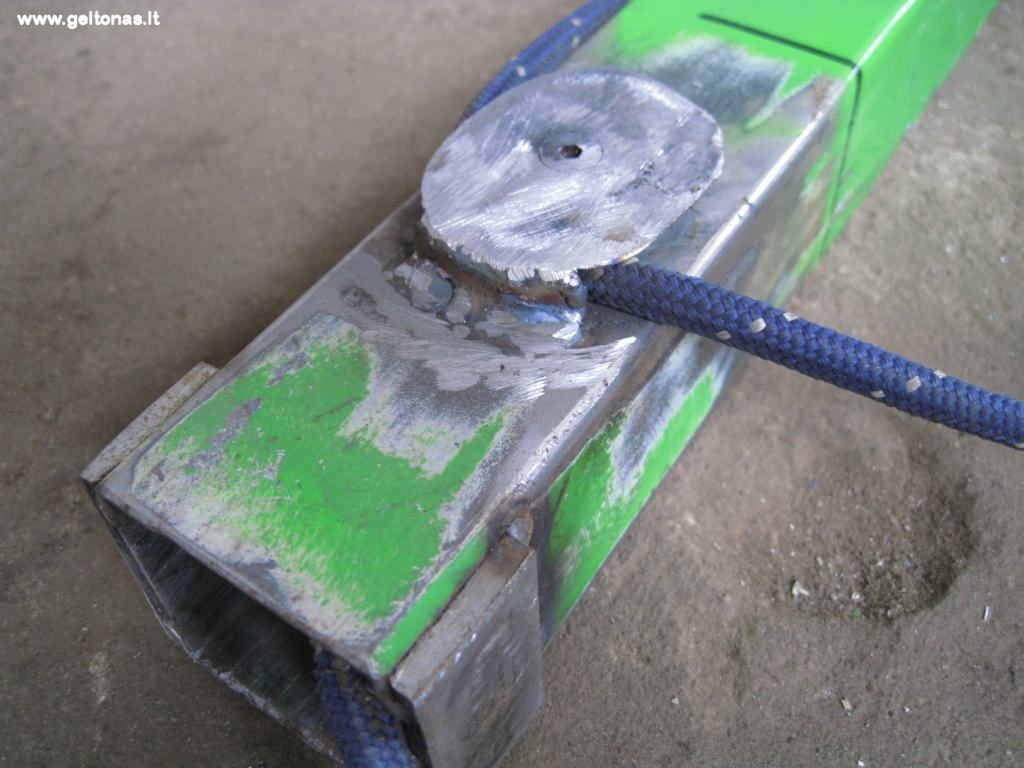

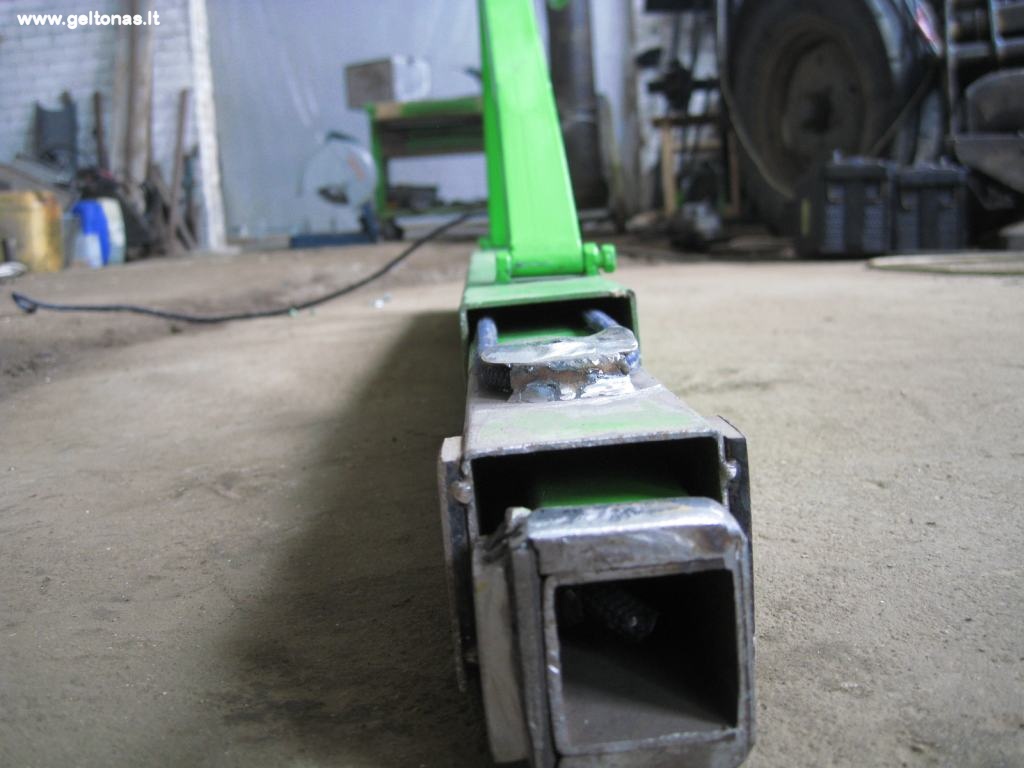

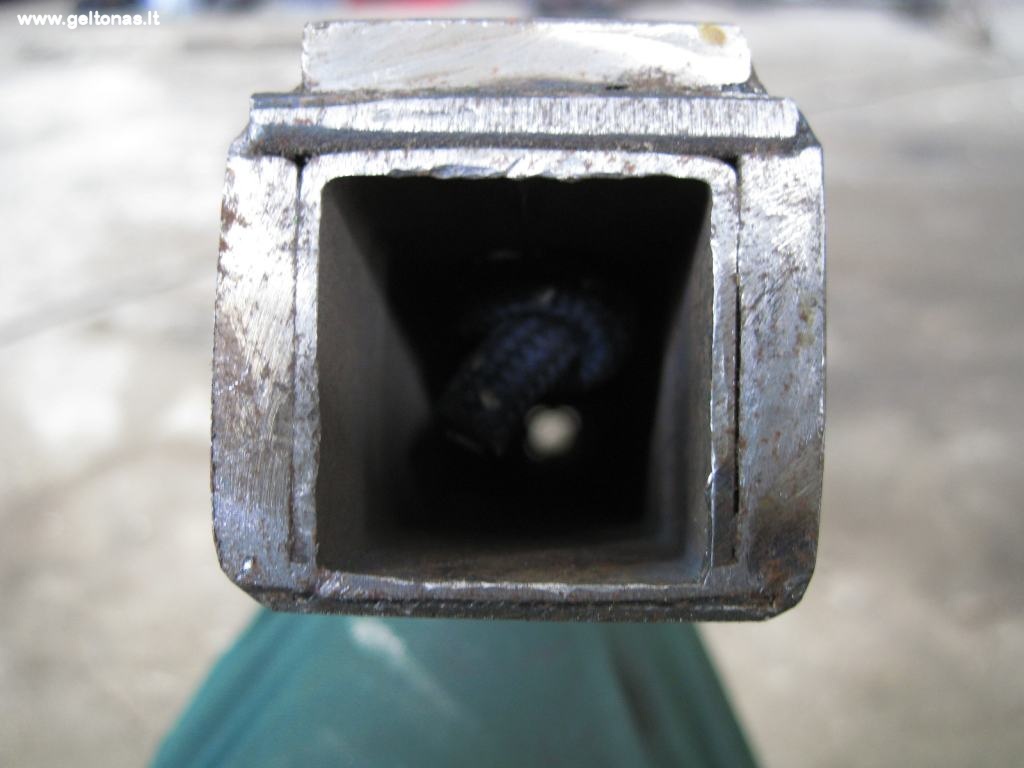

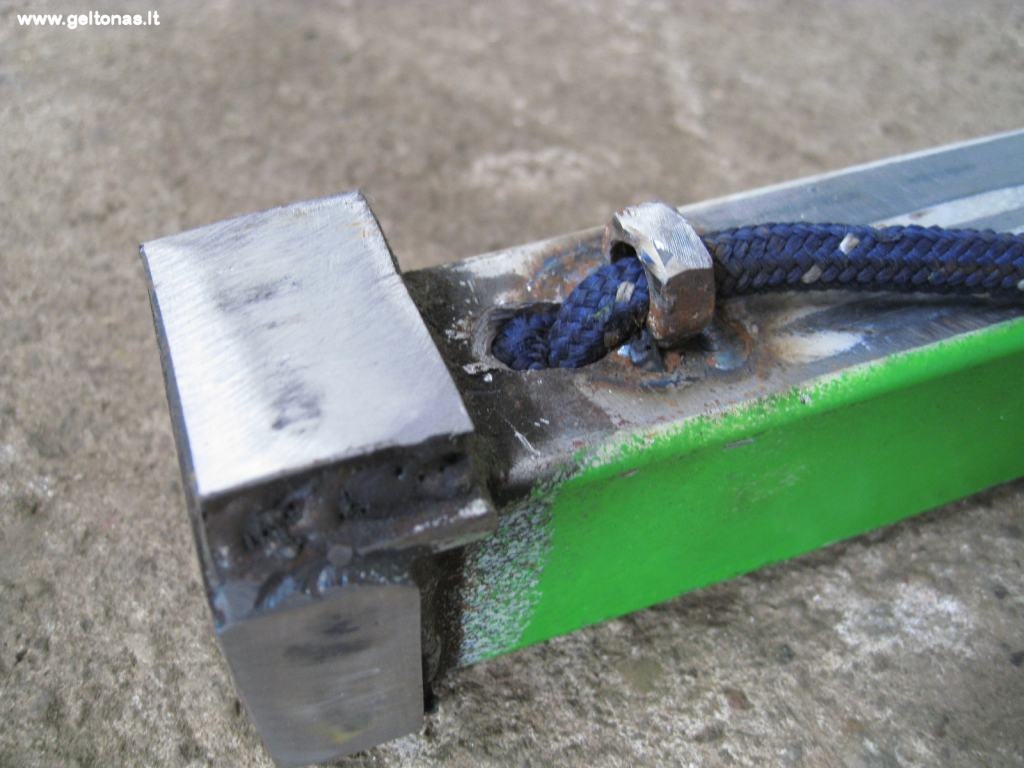

Mažiausias teleskopo vamzdis. Virvė tvirtinasi irgi, labai paprastai privirinau materką, ją pragrežiau, pragrežiau skylę žemyn, ikišau virvelę ir užmezgiau mazgelį dar gerai patampiau ir sumoviau visus vamzdžius krūvon

Tiesa, atramas visur dariau iš visų pusių. Tai reikalinga tam, kad jei kartais vienas vamzdis bus nelygus, tai vistiek nestrigs. Didelio tikslumo nereikia, geriau palikt mm laisvumo.

Galima sukt plastmasę, yra spec trinčiai atsparios, bet tuo metu neturėjau, tai privirinau metalo gabaliukus.

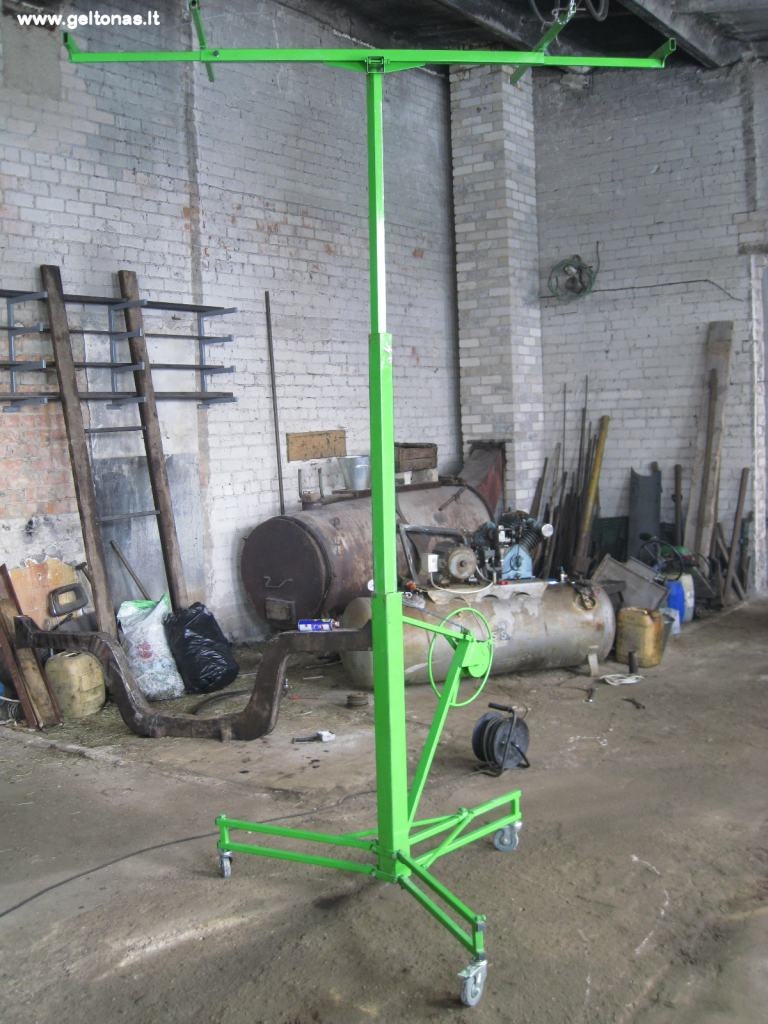

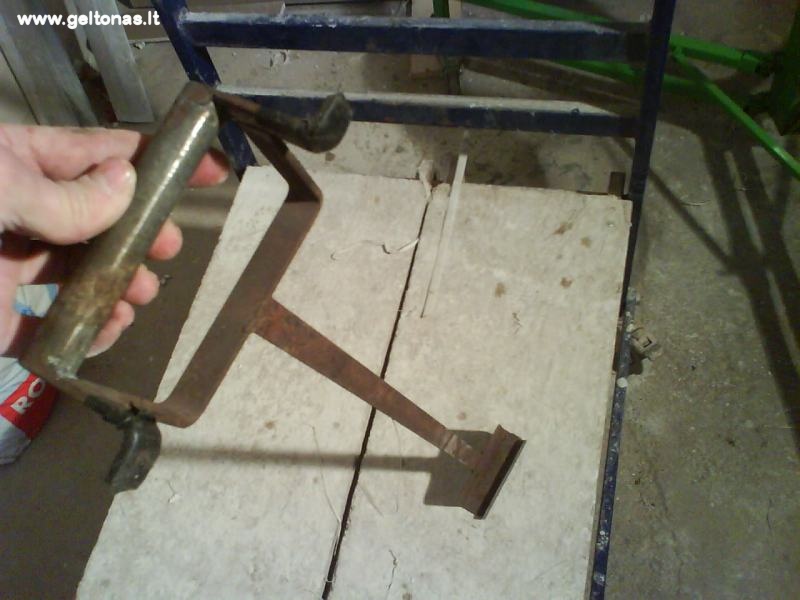

Visumoj gavosi labai neblogas keltuviukas ir dirbdamas labai džiaugiuosi kaip lengvai kilojasi. Minimalus aukštis nuo grindų lapui užkelti yra ~77cm. Dar pasidariau ir rankeną gipsui nešioti, tai išvis paprasta atsinešu lapą viena ranka, uzsikeliu, parverčiu ir vualia

Randasi ir kolegų

http://www.mytechnics.com/instrumenti-i-oborudovanie/podemnik-dlya-gipsokartona.html



Komentarai


Blakis
13. Blakis 2013-04-16 16:30
Taip spėju kad Jūs norit nusipirkt už pigiai kaip kad keltuvėlis ir atrodo, bet už tiek jo neparduosiu. Yra skelbimuose pigių po 600lt :)
Citata


12. susidomejes 2013-04-16 15:19
gal parduotum keltuva? sau pasidarytum kita.
Citata


Blakis
11. Blakis 2013-04-05 20:20

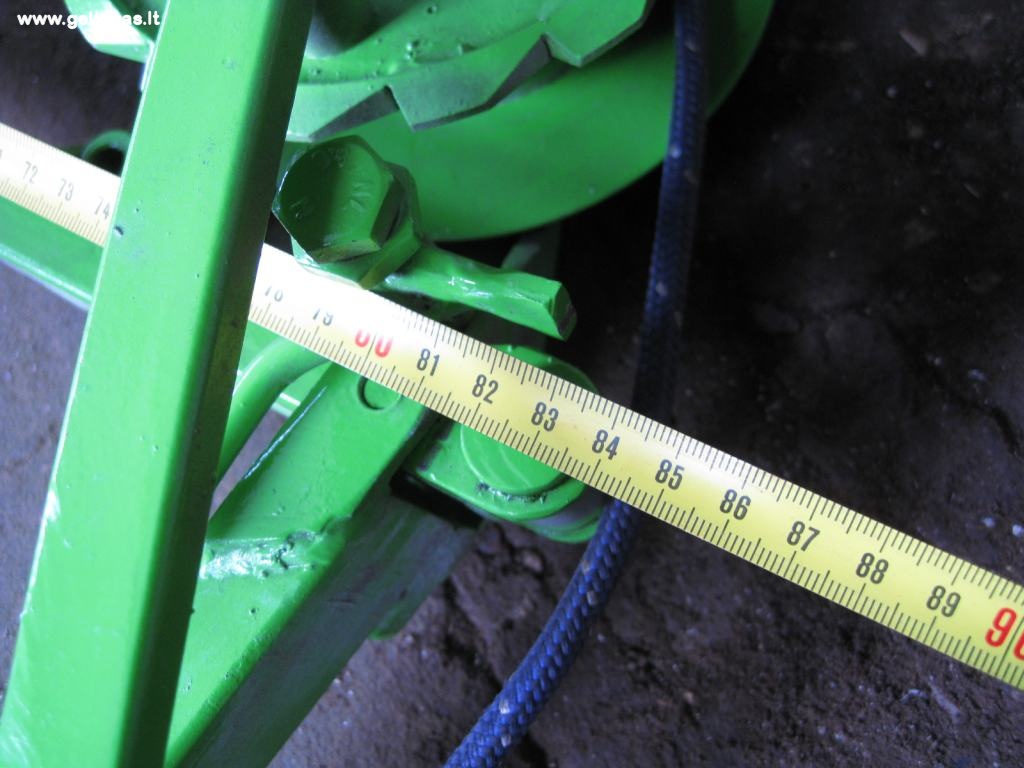

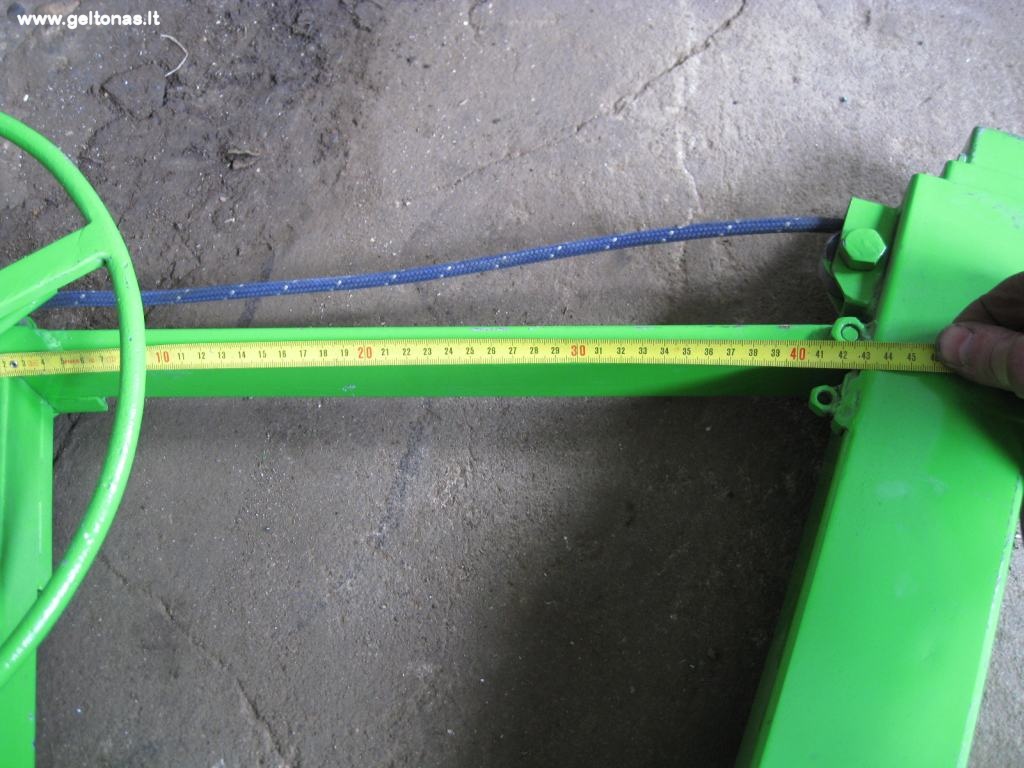

Labas Ramūnai, vat imkim 27 iš 35 foto: dešinėj virvė ateina iš viršaus, apsisuka ir eina į viršų vėl. Tada kampu vėl leidžiasi žemyn. Atkreipkit dėmesį kad vamzdžiai yra ne centre o patrauktį į šoną kad pareitų virvė su atrama ir guoliu.
